En vortex flowmåler er designet og fremstillet baseret på Karman vortex street teorien, primært brugt til at måle flowet af forskellige rene væsker såsom gasser, væsker og damp. Vortex flowmålere har lavt tryktab, et bredt måleområde og høj nøjagtighed. Ved måling af væskers volumetriske strømningshastighed er de næsten upåvirkede af ændringer i parametre som væskedensitet, tryk, temperatur og viskositet. Uden bevægelige mekaniske dele tilbyder de høj pålidelighed og kræver lav vedligeholdelse. I dag kan vortex flowmålere fra forskellige producenter integrere temperaturkompensation, hvilket muliggør direkte temperaturkompensation for gas/dampmålinger. Vortex flowmålere er blevet et af de universelle flowmåleinstrumenter og er meget udbredt i procesindustrier.
Vortex flowmålere opnår typisk en nøjagtighed på 1 % til gas/dampmåling og 0,75 % til væskemåling. Men hvis den installeres forkert, kan målenøjagtigheden blive væsentligt kompromitteret.
Lad os diskutere installationen af vortex flowmålere:
1. Installationsstedet skal være væk fra rør udsat for mekaniske vibrationer og stød.
2. Flowmåleren skal installeres på et sted, der sikrer, at røret er helt fyldt for at opnå normal måling.

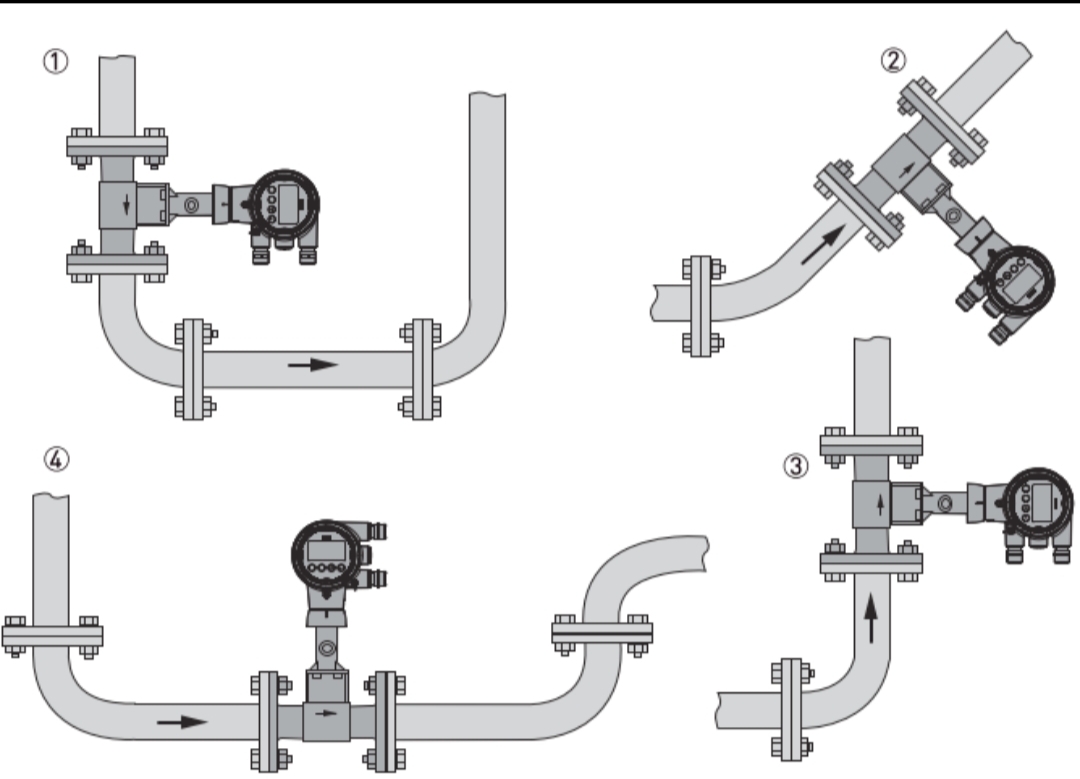

Til væskeapplikationer bør flowmåleren ikke installeres på høje punkter. Følgende monteringspositioner anbefales:

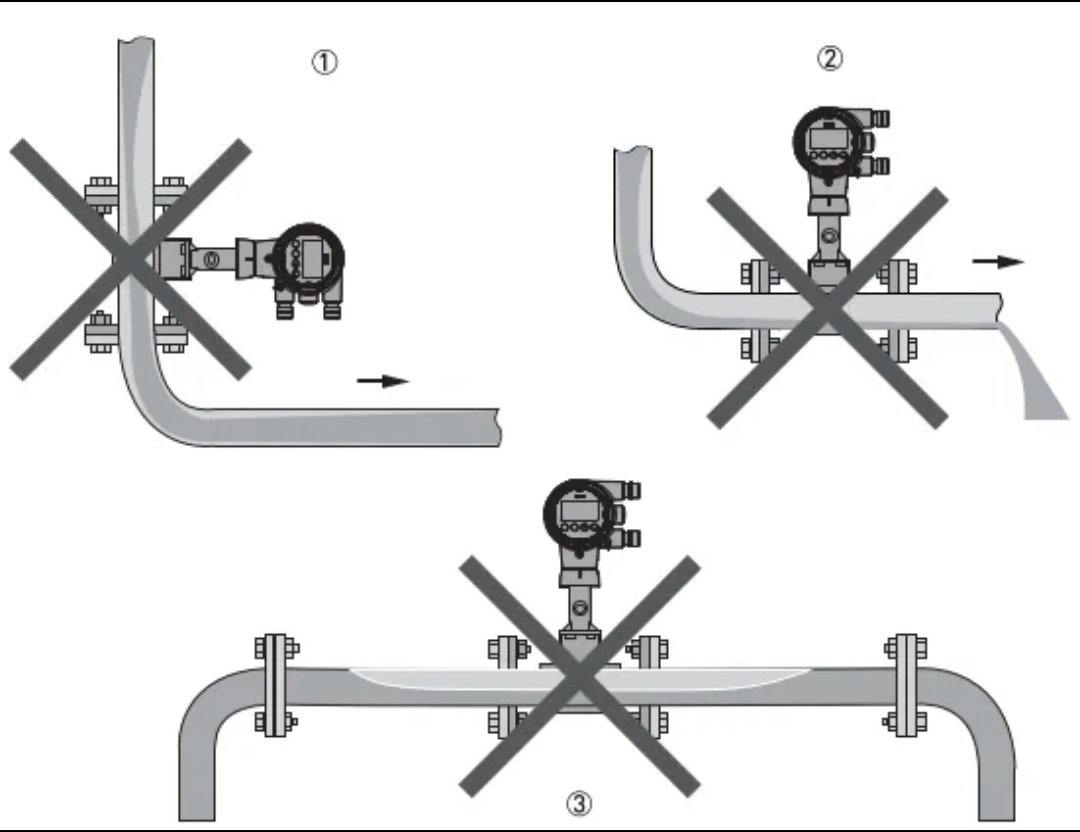

Følgende installationspositioner anbefales ikke til væskeanvendelser:

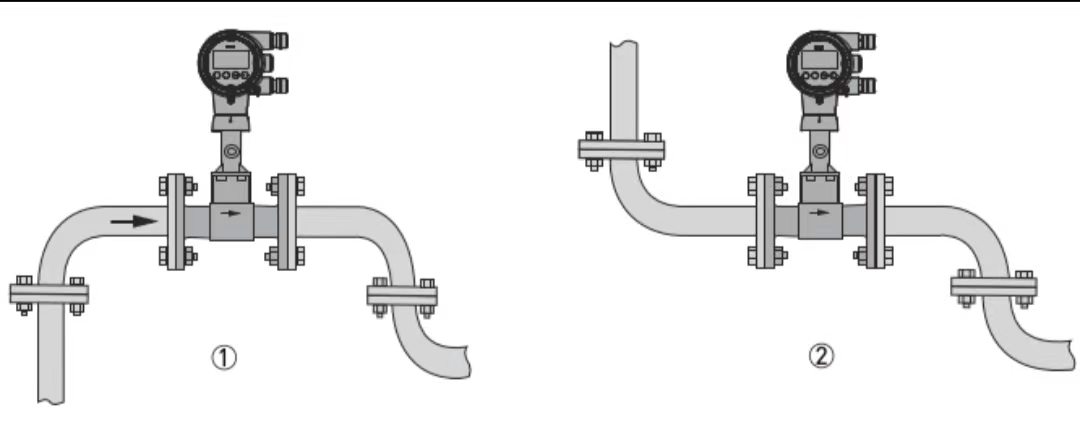

Til gas-/dampapplikationer er rørledningen altid fuld af gas. Derfor kan flowmåleren installeres i lodret opadgående flow, vertikalt nedadgående flow eller vandret orientering. Den må dog ikke installeres på lave punkter. De anbefalede monteringspositioner er:

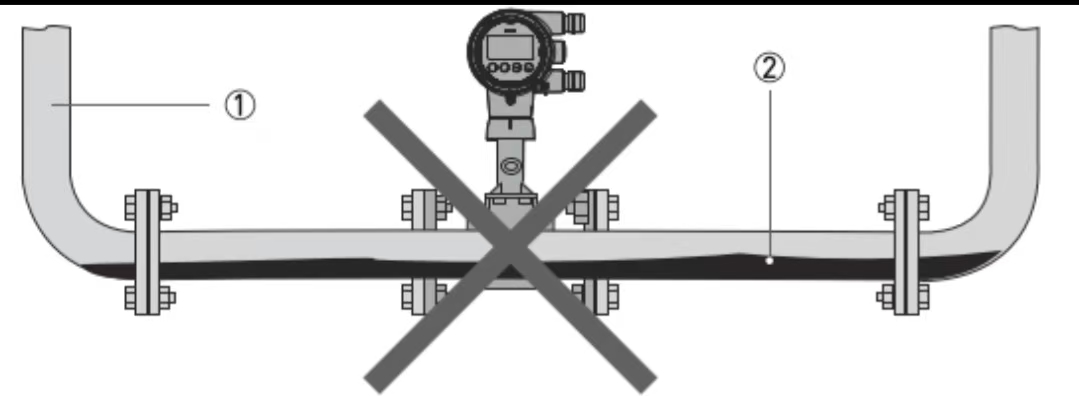

Til gas-/dampapplikationer kan lave punkter akkumulere væske og bør ikke vælges til installation:

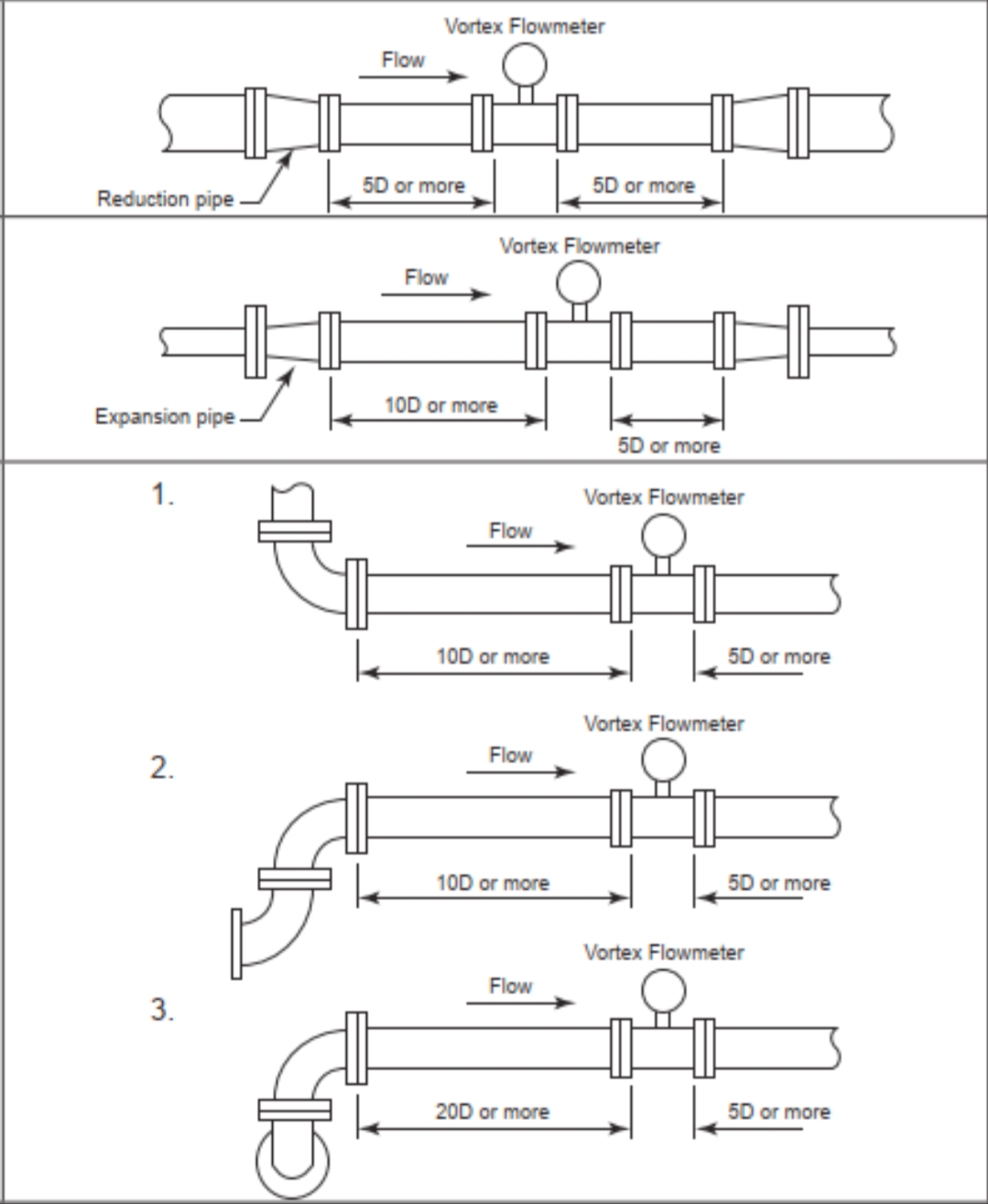

3.Lige rørsektioner opstrøms og nedstrøms (hvis temperatur- og trykinstrumenter er påkrævet, bør de installeres nedstrøms for flowmåleren. Nedstrømsinstrumenterne bør også placeres uden for den lige rørsektion. Den anbefalede arrangementsrækkefølge for flere instrumenter er: flowmåler, tryktransmitter, temperaturtransmitter). Generelt henvises til kravene til lige rørlængde, der er specificeret i producentens produktprøve (eller den almindelige retningslinje for 15D opstrøms og 5D nedstrøms i henhold til instrumentmanualer). Informer røringeniørteamet om kravene til opstrøms og nedstrøms lige rør til vortex-flowmåleren på forhånd. Når instrumentproducenten er valgt, skal installationskravene genbekræftes i henhold til fabrikantens specifikationer.

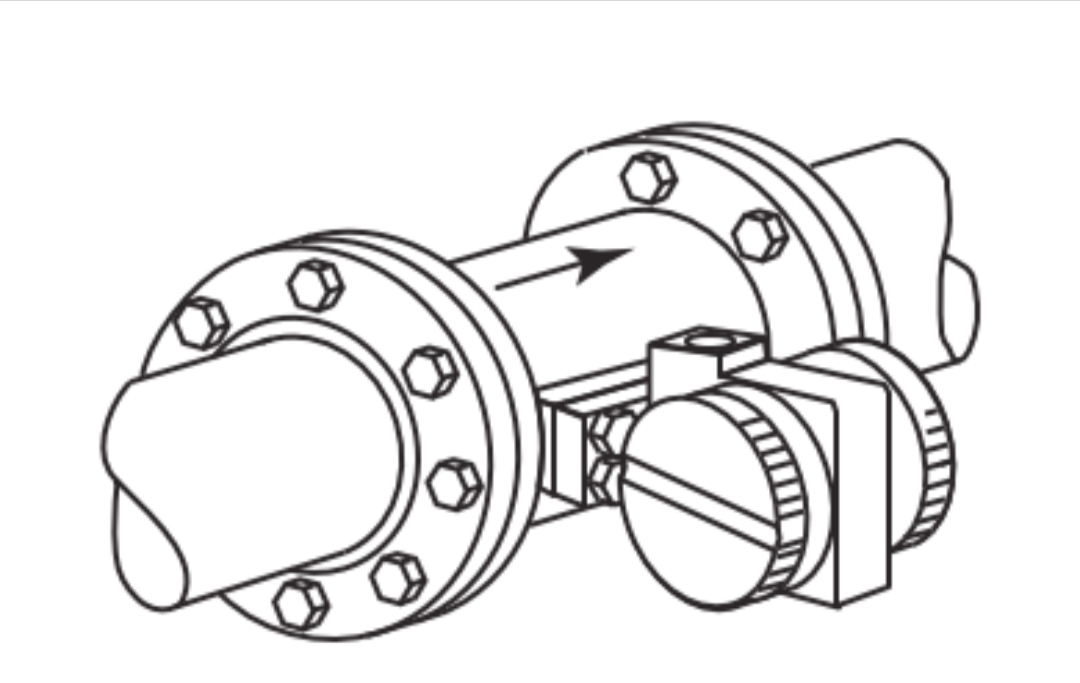

4. Ved måling af medier med høje temperaturer leverer producenterne typisk split-type vortex flowmålere. For integrerede vortex-flowmålere skal transmitterens orientering bestemmes ud fra mediets temperatur. Når man f.eks. måler damp ved høje temperaturer, skal senderen være orienteret sidelæns eller nedad (nogle producenter anbefaler ikke nedadgående installation, da væske kan trænge ind i transmitterhovedet).
