Ventilgrænseafbryder Specialfremstillet
Hjem / Produkter / Ventil tilbehør / Ventilgrænseafbryder

Ventilgrænseafbryder Producenter

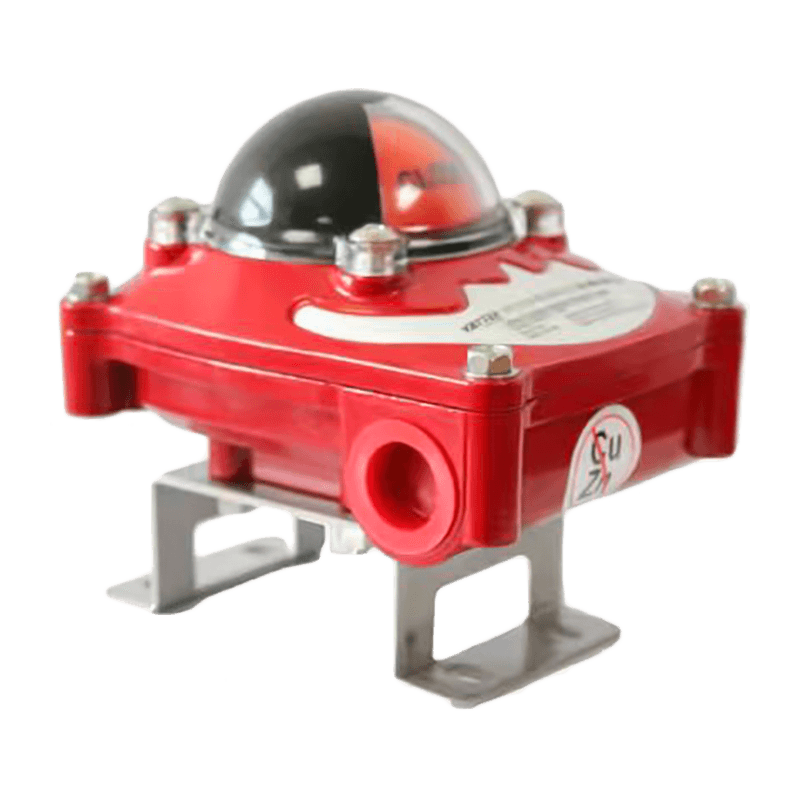

VATTEN-endestopkontakten er en vigtig feedback-enhed i ventilstyringssystemer, der spiller en afgørende rolle i overvågningen af ​​ventilens åbne- og lukkestatus. Kontakten er udstyret med højkvalitets kontaktelementer fra Honeywell og PF, hvilket sikrer nøjagtighed og pålidelighed. Uanset om det er i højfrekvente driftsmiljøer eller applikationer, der kræver præcis kontrol, giver endestopkontakten rettidig og præcis feedback, hvilket forhindrer problemer forårsaget af dårlig kontakt eller driftsfejl.

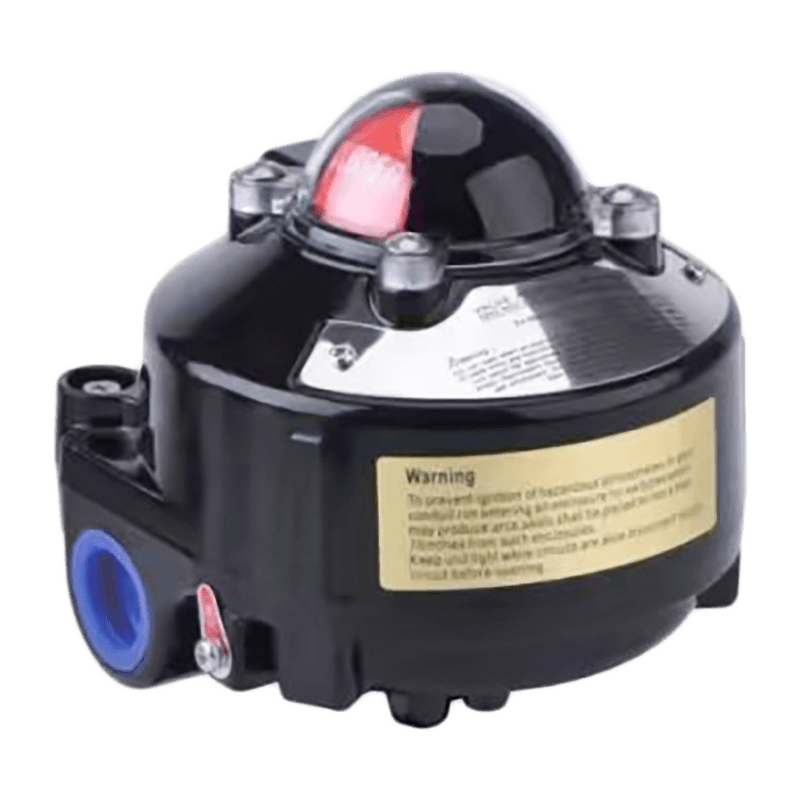

Derudover tilbyder VATTEN-endestopkontakten en ExdIICT6-eksplosionssikker klassificeringsmulighed, hvilket gør den velegnet til brug i farlige miljøer. Denne eksplosionssikre klassificering gør det muligt for kontakten at fungere sikkert i eksplosive gasatmosfærer, hvilket sikrer beskyttelse af både udstyr og personale. Denne designhensyn gør VATTEN-endestopafbryderen endnu mere pålidelig i industrier som petroleum og kemikalier, hvor den kan modstå barske driftsforhold.

Ved at kombinere komponenter af høj kvalitet, præcis feedback-funktionalitet og et robust eksplosionssikkert design, er VATTEN-endestopafbryderen meget udbredt i forskellige industrielle automationsenheder og ventilkontrolsystemer.

Besked feedback
Om os

Vatten Valve Group, en globalt anerkendt industriel automationsventilvirksomhed med oprindelse i Saarlog, Tyskland, har specialiseret sig i forskning, udvikling og fremstilling af kerneprodukter såsom automatiske kugleventiler, spjældventiler og reguleringsventiler. Ved at udnytte vores enestående teknologiske ekspertise leverer vi innovative ventilløsninger og professionel teknisk support til kritiske industrier, herunder energi, kemikalier, vandbehandling, farmaceutiske produkter og fødevareforarbejdning.

Som Ventilgrænseafbryder Producenter og Ventilgrænseafbryder Selskab, Koncernen driver fire topmoderne produktionsbaser strategisk placeret i Shanghai, Tianjin, Lishui og Jiaxing, Kina. For bedre at kunne betjene internationale markeder har vi etableret filialer på centrale strategiske steder, herunder Storbritannien, Tyrkiet, Hviderusland, Saudi-Arabien og Indonesien. Etableringen af ​​vores indonesiske kontor forbedrer vores servicekapaciteter på det sydøstasiatiske marked betydeligt og sikrer rettidig og effektiv teknisk support og service til lokale partnere og kunder.

Med rødder i den tyske tradition for præcisionsproduktion fastholder Vatten Valve sit fokus på automatiske reguleringsventiler, samtidig med at virksomheden nøje overholder internationale kvalitetsstandarder. Sørg for Specialfremstillet Ventilgrænseafbryder. Vi er forpligtet til kontinuerlig innovation og tilbyder kunderne produkter med overlegen ydeevne, professionel teknisk support og omfattende løsninger til væskestyring, der sætter dem i stand til at håndtere komplekse udfordringer inden for industriel væskestyring.

Certifikater Vi er en godkendt
Innovativ virksomhed
SE MERE >
  • ICR-1
  • ICR-2
  • ISO9001
  • ISO9001
  • ISO14001
  • ISO 45001
  • ISO 15848
  • ISO 15848
  • ISO 15848
  • ISO 15848
Nyheder
Brancheviden

Optimering af mekanisk montering og aktuatorkobling for nøjagtig feedback

Mekaniske installationsfejl er en førende årsag til falsk feedback fra ventilgrænseafbrydere . For højpræcisionsapplikationer skal du være opmærksom på akselkoblingsjustering, aktuatorvandringsstop og eliminering af slør. Brug stiv koblingshardware og drejningsmomentkontrollerede fastgørelseselementer for at forhindre mikrobevægelser, der udmønter sig i kontaktsnak. Hvis ventilaktuatoren bruger knaster eller håndtag, skal du specificere hærdede knastflader og hærdede følgeroverflader for at opretholde gentagelige knastprofiler over millioner af cyklusser.

Praktiske monteringstjek

  • Bekræft akslens koncentricitet med en måleur; tilladt udløb skal være inden for fabrikantens tolerance for gentagelig skift.
  • Lås aktuatorens mekaniske stop og noter slutpositioner; dokumentere mekanisk afslutning af rejsen for at korrelere med elektrisk feedback.
  • Brug anti-rotationsbeslag til endestophuse i vibrerende installationer.

Kontaktteknologier og signalintegritet: Honeywell vs PF Elements

Valg af kontaktelementer påvirker kontaktmodstand, hoppeegenskaber og levetid. Honeywells mekaniske mikroswitches giver ofte robuste metallegeringskontakter med forudsigelig opspring og veldokumenterede elektriske levetidskurver. PF (Pepperl Fuchs) tilbyder både mekaniske og elektroniske koblingsteknologier (inklusive NAMUR og solid-state udgange) med lavere kontaktslid og bedre EMI-immunitet i elektrisk støjende anlæg. Til højfrekvent ventilaktivering skal du overveje hybride tilgange: mekaniske kontakter til dokumenterede sikkerhedslåse kombineret med solid-state sensorer til hurtig prøvetagning og diagnostik.

Feature Honeywell kontaktmoduler P F moduler / solid-state
Elektrisk levetid (typ.) Høj, med definerede cyklusser ved nominel belastning Meget høj for solid-state; mekaniske varianter, der ligner Honeywell
Kontakt bounce observerbar; kræver debounce i kontrollogik Lavere (fast tilstand) eller sammenlignelig (mekanisk)
EMC/EMI robusthed God med afskærmning og filtrering Overlegen til elektroniske udgange

Elektrisk grænseflade, debounce og diagnostik til pålidelig positionsregistrering

Nøjagtig positionsfeedback kræver mere end en ren mekanisk kontakt. Implementer hardware og software debounce, brug overvågede kredsløb, og overvåg kontaktmodstandstendenser. Mål kontaktmodstand under idriftsættelse og log ændringer over tid - en stigende tendens går ofte forud for kontaktfejl. For sikkerhedskritiske ventiler skal du vælge kraftstyrede kontakter eller dobbeltkanals overvågede sløjfer, så PLC'en/RTU'en kan detektere kontaktafvigelser i realtid.

Anbefalet elektrisk praksis

  • Brug RC eller digital debounce indstillet til det korteste forventede mekaniske afvisningsvindue for at undgå falske overgange uden at maskere rigtige hurtige begivenheder.
  • Implementer kontaktovervågning (ende-til-ende modstandskontrol) for at detektere ledninger eller kontaktforringelse.
  • Log tilstandsændring tidsstempler for at detektere intermitterende fejl korreleret med vibrationer eller temperaturcyklusser.

Eksplosionssikre designovervejelser (ExdIICT6) i brandfarlige atmosfærer

Valg af endestopkontakter med ExdIICT6-certificering kræver opmærksomhed på ledningsindgange, kabelforskruninger og temperaturklassegrænser. Exd-kabinettet forhindrer antændelseskilder i at forplante sig til gasatmosfæren; Installationsudførelse (korrekt tætningsmasse, certificerede forskruninger og drejningsmomentindstillinger) er dog lige så vigtigt for at bevare klassificeringen. Sørg også for, at den omgivende temperatur og de forventede overfladetemperaturer på kontakten under elektrisk belastning forbliver under T6-grænsen.

Feltverifikationstjekliste for eksplosionssikre installationer

  • Kontroller, at certifikatet matcher den tiltænkte gasgruppe og temperaturklasse (Ex d II C T6).
  • Brug certificerede kabelforskruninger, der kan flammeveje, og påfør anti-slid i henhold til producentens vejledning.
  • Registrer drejningsmomentværdier for kapslingen og pakningspakningsmetoden i idriftsættelsesrapporten.

Vedligeholdelse, verifikation og livscyklusstyring for højfrekvente operationer

Højfrekvent ventilcykling forkorter levetiden for mekaniske kontakter. Opret en vedligeholdelsesplan baseret på faktiske cyklusser i stedet for kalendertid. Brug simple tællere eller hændelseslogning til at udløse inspektioner ved definerede cyklustællinger. Under inspektion skal du kontrollere kontaktfladens tilstand, fjederspændinger, smøring af mekaniske koblinger og husindtrængningstætninger. Udskift kontaktmoduler, før de elektriske karakteristika går ud over de specificerede grænser.

Handling Udløser Accept/opfølgning
Kontaktmodstandsmåling Hver 50.000 cyklusser eller årligt Hvis > specificeret ΔΩ, udskift modulet og test igen
Mekanisk spilinspektion Efter barske hændelser eller vibrationsalarm Spænd/udskift ledforbindelser, dokumenter drejningsmoment

Integrationsstrategier med DCS/PLC og redundansarkitekturer

For at få pålidelig anlægskontrol, bind endestopkontaktfeedback til både kontrol- og sikkerhedssystemer, hvor det er relevant. Brug afstemningslogik (2-ud-af-3) eller dobbelt-kanals overvåget feedback til sikkerhedsinstrumenterede funktioner. Ved eftermontering af ældre systemer skal du tilføje en isoleret solid-state sensorkanal parallelt med den mekaniske kontakt for at give højhastighedsdiagnostik uden at ændre sikkerhedslogikken. Sørg for ledningsadskillelse mellem strøm, højstrømsbelastninger og følerkredsløb for at reducere interferens.

Ledningsføring og logik anbefalinger

  • Før sensorkabler i dedikerede bakker og brug skærmet kabel til lange løb; afslutte skærme i den ene ende.
  • Implementer plausibilitetstjek i PLC (tjek f.eks., at 'åben' og 'lukket' ikke er aktive samtidigt).
  • For SIL-kompatible systemer, dokumenter arkitektur og udfør fejltilstandsanalyse, der inkluderer grænseafbryderfejltilstande.

Miljøbeskyttelse: IP-klassificeringer, temperaturkompensation og vibrationshærdning

Vælg en ventilgrænseafbryder med en IP-klassificering, der matcher øget eksponering—IP66/67 for nedvaskning eller våde steder; højere for fordybelse. For installationer med store temperaturudsving skal du kontrollere, at indvendige materialer (tætningsblandinger, smøremidler, plastik) er klassificeret på tværs af det forventede område for at forhindre tætningshærdning eller sammentrækning, der kan ændre aktiveringskraften. Brug vibrationsdæmpede monteringer eller indkapsling til elektronik i højvibrationszoner for at bevare kalibreringen og forhindre intermitterende kontakter.

  • Valider den erklærede IP-klassificering gennem stedrelevante test: spray, kondens og salttåge, når det er relevant.
  • Angiv temperaturstabile smøremidler, og bekræft, at kontaktkomponentens termiske klassificering overstiger ekstreme omgivelser.
