tomme ( " ) :
Inch (") er en almindelig specifikationsenhed i det amerikanske system, der bruges til stålrør, ventiler, flanger, albuer, pumper, T-stykker osv. For eksempel kan en specifikation være 3".
Udtrykket "inch" (forkortet som "in.") betød oprindeligt "thumb" på hollandsk, med en tomme var længden af en tommelfingerled. Selvfølgelig varierer længden af en persons tommelfinger naturligvis. I det 14. århundrede etablerede kong Edward II af England den "standard juridiske tomme." Det blev defineret som længden af tre af de største bygkorn fra midten af et bygaks, placeret ende mod ende.
Generelt er 1" = 2,54 cm = 25,4 mm.
DN:
DN er en fælles specifikationsenhed i de kinesiske og europæiske systemer, der på samme måde bruges til at betegne specifikationerne for rør, ventiler, flanger, rørfittings og pumper, såsom DN300.
DN refererer til den nominelle diameter af et rør (også kendt som den nominelle boring). Det er vigtigt at bemærke, at dette hverken er den ydre diameter eller den indre diameter, men snarere en gennemsnitsværdi mellem de to, kendt som den gennemsnitlige indre diameter.
Φ：
Φ er et universelt symbol, der angiver den ydre diameter af rør, albuer, rundstål og andre materialer, som også kan omtales som diameteren. For eksempel refererer Φ609,6 mm til en ydre diameter på 609,6 mm. Dette symbol bruges almindeligvis i ventilapplikationer, især til klemmeforbindelser.
Sammenkobling blandt de tre
For det første har " og DN næsten identiske betydninger, der begge i det væsentlige repræsenterer den nominelle boring, hvilket indikerer størrelsen af specifikationen. Φ tjener til at kombinere de to.
For eksempel: Hvis et stålrør er specificeret som DN250, vil det samme rør være mærket 10" i tommer. Er der en sammenhæng mellem dem?
Svaret er ja. Generelt kan du konvertere hele tomme dimensioner til DN ved at gange med 25. For eksempel:
1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100

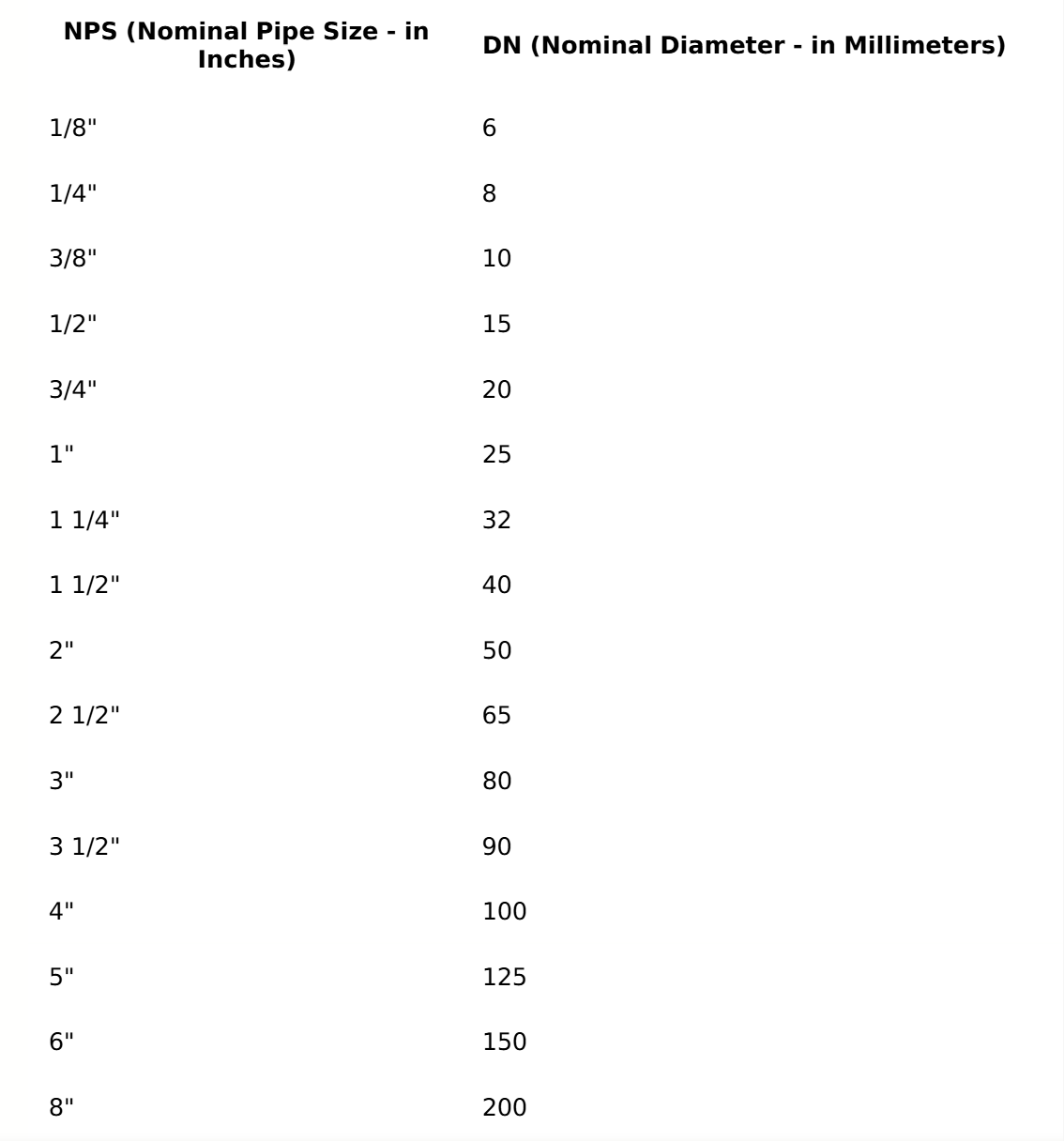

Der er dog undtagelser. For eksempel 3" × 25 = 75, hvilket runder af til DN80. Der er også tomme dimensioner med brøker eller decimaler som 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", disse kan ikke beregnes på den måde, men beregningerne er nogenlunde de samme, de er for det meste standardværdier :
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
