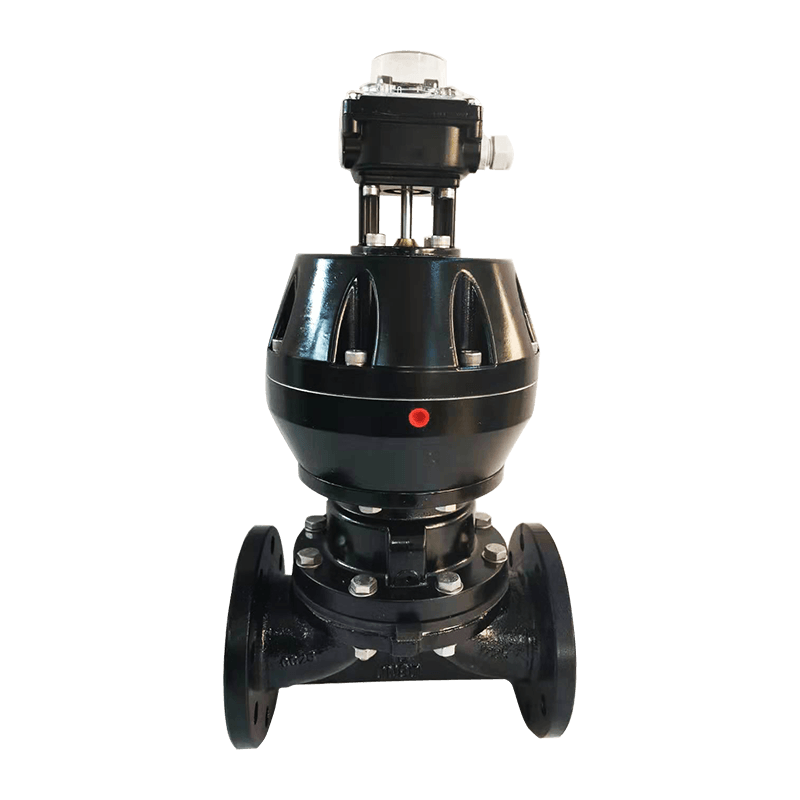

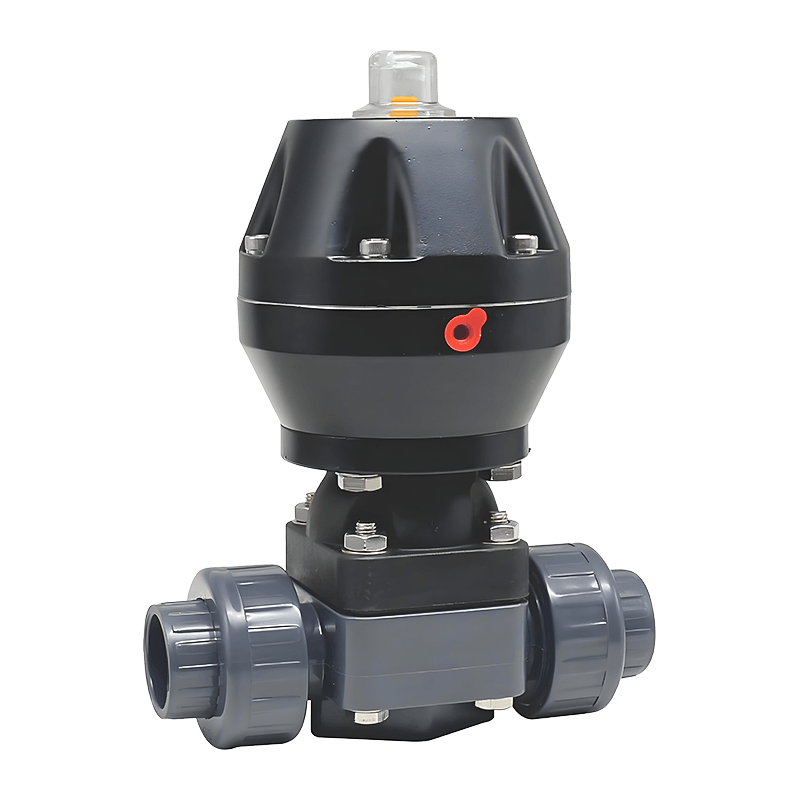

Materialevalg og mediekompatibilitetsvejledning

Valg af den korrekte membran og kropsmaterialer er en primær operationel beslutning for pneumatiske membranventiler . Tilpas membranelastomer eller termoplast til mediets kemiske og termiske profil i stedet for at misligholde det mest almindelige materiale - ukorrekte matchninger fører til hævelse, tab af elasticitet, skørhed, accelereret revnevækst eller katastrofale lækageveje. For eksempel tolererer EPDM varmt vand, dampspor og mange alkaliske rengøringsmidler, men angribes af mineralolier og mange kulbrinter; PTFE-membraner modstår aggressive opløsningsmidler og oxidationsmidler, men kræver omhyggelige tætningsdetaljer, fordi PTFE er mindre elastisk og afhænger af backup-elastomerer til lækagetæt dynamisk tætning.

Membrankonstruktioner og fejltilstande - diagnose og reparation

At forstå, hvordan membraner svigter, hjælper med at prioritere inspektion og reservelager. Typiske fejltilstande omfatter mekanisk slid på spindel/prop-grænsefladen, kemisk angreb (blødgøring eller hærdning), termisk revnedannelse fra dampsterilisering ud over materialegrænserne og træthed fra højcyklus drosling. Undersøg membraner for lokal udtynding, små overfladerevner, der udstråler fra spændingspunkter, misfarvning (indikator for kemisk angreb) og kedellignende udbuling, som indikerer delaminering mellem forstærkningslag.

Praktisk kontrol på stedet

• Udfør en lækagetest ved at lukke ventilen og overvåge nedstrøms trykfald over et fast interval; sammenligne med basisværdier.
• Inspicer membranen visuelt, når cyklingen er stoppet: se efter klemlinjer nær stilken og for adskillelse mellem forstærkning og elastomer.
• Registrer cyklustællinger og korreler med producentens forventede cykluslevetid - dette identificerer komponenter, der nærmer sig udtjente før uplanlagte fejl.

Lufttilførsel, FRL dimensionering og aktuator overvejelser

Pålidelig pneumatisk ydeevne kræver en stabil, ren og tør luftforsyning, der er dimensioneret til samtidig aktuatorbehov. Brug en FRL (filter-regulator-smøreapparat) i nærheden af ​​hver ventilgruppe, der er dimensioneret til spidsflow; underdimensionerede regulatorer forårsager langsom aktivering og delvis siddeplads, hvilket fremskynder slid. Angiv aktuatortypen (enkeltvirkende fjederlukkende vs dobbeltvirkende) baseret på fejlsikre krav, og sørg for forsyningstrykmargin: mange membranaktuatorer kræver 4-6 bar fuldcyklustryk for at opnå nominel lukkekraft ved det højeste procesmodtryk.

Tommelfingerregel for størrelse og tern

• Beregn det samlede aktuatorflow (Nl/min) og størrelsen på FRL-porte for at overskride toppen med 25 % for at forhindre trykfald under samtidige slag.
• Hvor hurtig cykling er påkrævet, skal du bruge pilotlinjer med større diameter og minimere fittings for at reducere trykfald og responsforsinkelse.

Ventildimensionering, Cv-beregning og praktiske droslingsråd

Membranventiler bruges ofte både som procesisolering og til drosling. For nøjagtig dimensionering skal du beregne ventilflowkoefficienten (Cv) ud fra det påkrævede procesflow ved driftsdifferenstrykket. Brug producentens Cv-kurve i stedet for at linearisere, fordi flow vs. spindelposition for membranventiler kan være meget ikke-lineær. For tyktflydende væsker, korriger det beregnede Cv for Reynolds-effekter og overvej at bruge en større ventilstørrelse for at undgå kavitation og sædeerosion ved delvise åbninger.

Praktiske tips til gasspjæld

• Undgå kontinuerlig drift kl meget lave åbninger — disse koncentrerer hastigheden på sædet og membranen og forkorter levetiden.
• Hvis finkontrol er påkrævet, skal du bruge en positioner og kaskadekontrol, så membranventilen fungerer omkring en lokalt lineær del af dens slaglængde.

CIP/SIP og sterilisering: grænser og bedste praksis for hygiejniske ventiler

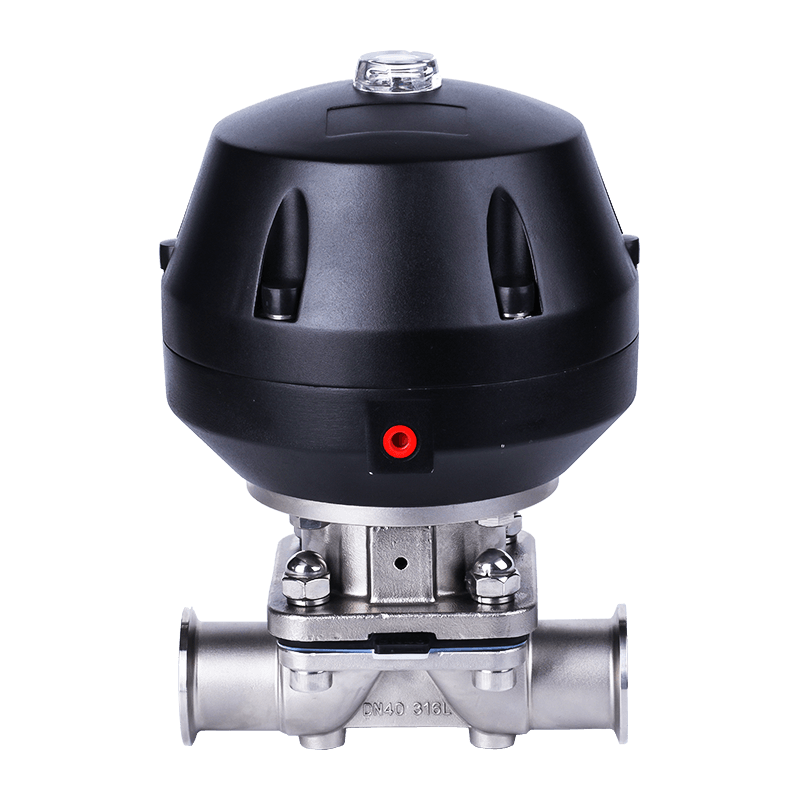

I medicinal- og fødevarefabrikker skal membranventiler overleve Clean-In-Place (CIP) og Steam-In-Place (SIP). Ikke alle membraner tåler gentagne dampeksponeringer på autoklaveniveau. PTFE-beklædte membraner med FDA-grade silikone eller EPDM backup fungerer ofte til damp op til specificerede temperaturer, men verificer temperatur-tidsvurderinger fra leverandøren. Kontroller termisk chok ved at øge temperaturen og undgå tørdampudbrud, som kan danne blærer i elastomerer.

• Validere kemisk kompatibilitet af rengøringsmidler ved CIP-koncentrationer og temperaturer; alkaliske rengøringsmidler og stærke oxidationsmidler har forskellige angrebsprofiler på elastomerer.
• Registrer antallet af SIP-cyklusser, og planlæg udskiftning af membranen som en forebyggende handling, før garantigrænserne nås.

Installeration og rørføring: reducerer mekanisk belastning og forbedrer ydeevnen

Install pneumatiske membranventiler så rørspændinger ikke overføres til ventilhuset eller aktuatoren. Brug korte fleksible konnektorer eller korrekt understøttet rør, der flugter med ventilporte; undgå sidebelastninger på boltede motorhjelmsamlinger. Orienter ventiler i henhold til producentens vejledning - mange sæde- og selvtømningsegenskaber afhænger af strømningsretning og fysisk orientering.

Hurtig tjekliste til idriftsættelse

• Bekræft strømningsretningsstemplet matcher procesrørretningen.
• Tryktest samlingen ved 1,5× driftstryk, mens aktuatorrummet overvåges for luftindtrængning.
• Monter lyddæmpere eller lyddæmpere på udstødningsporte i støjfølsomme områder, og installer kontraventiler, hvis tilbagestrømning kunne fange membranen i en åben position.

Reservedelsstrategi og anbefalet lagerbeholdning

Hold et minimalt, men effektivt reservedelslager: membraner (to pr. kritisk ventiltype), sædeindsatser, aktuatortætninger og fastgørelseselementer, der almindeligvis korroderer. Til kritiske tjenester skal du vedligeholde komplette aktuatorgenopbygningssæt og en kalibreret positioner eller grænseafbrydermodul til at skifte hurtigt. Spor varepartinumre og fremstillingsdatoer - elastomerbatcher kan variere, og en proaktiv udskiftning med den nøjagtige specifikation er sikrere end at erstatte lignende, men ikke-testede materialer.

Materialekompatibilitet hurtig reference

Fejlfinding hurtig reference

• Hvis ventiler klapper eller ikke holder trykket: Kontroller lufttilførselstrykket under belastning, inspicér FRL, kontroller aktuatorfjedre (enkeltvirkende) er inden for specifikationen, og bekræft Cv-valg for servicen.
• Hvis lækagen fortsætter efter udskiftning af membranen: inspicer sædeindsats og kropstætningsflader for riller eller indlejrede partikler; udskift sædeindsatser, og afgrat modstående overflader.
• Hvis membranens levetid er kort i en gasspjæld: Overvej at flytte til PTFE-beklædte membraner eller tilføje en flowdiffusor/opstrømsåbning for at reducere strålestød mod sædet.
